نقش سامانههای اطلاعات جغرافیایی (GIS) در تحلیل تأثیرات زمینلرزه بم (2003) بر ساختمانها: یک مطالعه موردی پیشگامانه
چکیده
زمینلرزه ویرانگر بم در 26 دسامبر 2003 (5 دی 1382) با بزرگای 6.6 ریشتر، یکی از فاجعهبارترین زمینلرزههای معاصر ایران بود که منجر به کشته شدن بیش از 26,000 نفر و تخریب حدود 85 درصد از سازههای شهر شد. این مقاله با رویکردی تحلیلی و با استناد به منابع معتبر علمی و گزارشهای نهادهای بینالمللی، به بررسی نقش حیاتی سامانههای اطلاعات جغرافیایی (GIS) در ارزیابی آسیبهای وارده به ساختمانها، مدیریت بحران و برنامهریزی بازسازی میپردازد. با استفاده از مثالهای واقعی و تحلیل لایههای اطلاعاتی مختلف، نشان داده میشود که چگونه GIS به عنوان یک ابزار قدرتمند تصمیمسازی، درک جامعی از الگوهای تخریب و عوامل مؤثر بر آن ارائه کرد. این تحلیل نه تنها بر رویداد تاریخی بم متمرکز است، بلکه دستاوردهای آن را به عنوان الگویی برای مدیریت خطر زمینلرزه در سایر مناطق لرزهخیز جهان بررسی میکند.
زمینه زمینلرزه بم و ضرورت استفاده از فناوریهای نوین
زمینلرزه بم در ساعت 5:26 بامداد به وقت محلی رخ داد و کانون آن در عمق حدود 8 کیلومتری و در مجاورت شهر تاریخی بم قرار داشت. شدت ویرانی به حدی بود که شهر بهصورت گستردهای با خاک یکسان شد. ساختمانهای سنتی خشتی و گلی، که بخش عمدهای از بافت مسکونی و تاریخی شهر را تشکیل میدادند، در برابر امواج لرزهای مقاومتی از خود نشان ندادند. در چنین شرایط پیچیدهای با حجم عظیمی از دادههای مکانی پراکنده (نظیر موقعیت ساختمانهای تخریبشده، وضعیت راههای دسترسی، مکانهای امن و منابع آبی)، نیاز به ابزاری برای یکپارچهسازی، تحلیل و بصریسازی اطلاعات، بیش از هر زمان دیگری احساس شد. سامانه اطلاعات جغرافیایی با قابلیتهای منحصر به فرد خود در مدیریت دادههای مکانی، به سرعت به عنوان هسته مرکزی تلاشهای ارزیابی خسارت و هماهنگی امداد درآمد. این فناوری امکان رویکردی ساختاریافته و علمی به فاجعه را فراهم آورد، رویکردی که پیش از این در مدیریت بحرانهای مشابه در ایران کمسابقه بود.
بافت تاریخی شهر و آسیبپذیری ذاتی سازهها
شهر بم به دلیل وجود ارگ تاریخی بم، یکی از بزرگترین سازههای خشتی جهان، از شهرت جهانی برخوردار است. با این حال، بافت مسکونی اطراف آن نیز عمدتاً از ساختمانهای خشتی و گلی با سقفهای طاقی سنگین تشکیل شده بود که فاقد هرگونه سیستم مقاوم در برابر نیروهای جانبی بودند. این ساختمانها به دلیل وزن زیاد، انعطافناپذیری و اتصال ضعیف بین اجزا، در برابر زمینلرزه بسیار آسیبپذیر بودند. GIS با تهیه نقشههای آسیبپذیری بر اساس نوع مصالح، قدمت سازه و تراکم جمعیت، پیش از وقوع زمینلرزه نیز میتوانست ابزار ارزشمندی برای برنامهریزی کاهش خطر باشد. پس از زمینلرزه، این سامانه امکان تلفیق دادههای میدانی جمعآوریشده توسط تیمهای ارزیاب را با لایههای اطلاعاتی پایه (نظیر نقشههای تفصیلی شهر، تصاویر ماهوارهای قبل و بعد از حادثه) فراهم کرد. تحلیل فضایی این دادهها به وضوح نشان داد که چگونه الگوی تخریب به صورت خوشهای در مناطق با بافت فرسوده متمرکز شده است، در حالی که مناطق محدودی با ساختمانهای بتنی مدرن آسیب بسیار کمتری دیدند.
نقش GIS در مرحله پاسخ فوری و ارزیابی سریع خسارت
در ساعات و روزهای اولیه پس از زمینلرزه، اولویت اصلی نجات جان بازماندگان و ارائه خدمات اضطراری بود. در این مرحله، GIS برای تهیه نقشههای عملیاتی حیاتی مورد استفاده قرار گرفت. این نقشهها شامل موقعیت ساختمانهای کاملاً تخریبشده که احتمال وجود افراد زیر آوار در آنها زیاد بود، مکانهای امن برای اسکان موقت، مسیرهای دسترسی بازمانده، مراکز درمانی فعال و منابع آب آشامیدنی سالم میشد. سازمانهای امدادی بینالمللی مانند برنامه اسکان بشر ملل متحد (UN-Habitat) و سازمان زمینشناسی آمریکا (USGS) به سرعت وارد عمل شدند و با استفاده از تصاویر ماهوارهای با وضوح بالا (مانند IKONOS و QuickBird) که بلافاصله پس از زمینلرزه تهیه شدند، نقشههای گسترده تخریب را تولید کردند. این تصاویر امکان مقایسه وضعیت قبل و بعد از حادثه را فراهم کرده و درصد تخریب هر بلوک شهری را به سرعت مشخص میکرد. یک مثال واقعی، استفاده از این تصاویر برای شناسایی سریع مناطق با بیشترین تراکم آوار بود که نیاز به تجهیزات سنگین و تیمهای امدادی ویژه داشت. این تحلیلهای مکانی باعث تخصیص بهینه منابع محدود امدادی و نجات جان بسیاری از افراد شد.
تحلیل لایههای اطلاعاتی برای اولویتبندی اقدامات
GIS با رویهمگذاری لایههای مختلف اطلاعاتی، به تصمیمگیرندگان کمک کرد تا روابط پنهان بین عوامل مختلف را درک کنند. برای نمونه، با ترکیب لایه ‘’تخریب ساختمانها‘’ با لایه ‘’تراکم جمعیت پیش از حادثه‘’، مناطق پرخطر از نظر تلفات انسانی احتمالی شناسایی شدند. همچنین، تلفیق لایه ‘’شبکه معابر‘’ با لایه ‘’مناطق تخریبشده‘’ کمک کرد تا مسیرهای جایگزین برای دسترسی به مناطق محاصرهشده توسط آوار طراحی شود. دادههای جمعآوریشده میدانی توسط مهندسان نجات که وضعیت سازهها را طبقهبندی میکردند (مثلاً: سبز=امن، زرد=نیاز به بررسی بیشتر، قرمز=ناایمن و در خطر ریزش)، بلافاصله در یک پایگاه داده مکانی وارد و به نقشههای قابل فهم برای تمامی گروههای عملیاتی تبدیل میشد. این فرآیند، هماهنگی بین نهادهای مختلف از جمله ارتش، هلال احمر و گروههای داوطلب را به شدت افزایش داد. بدون وجود یک پلتفرم مکانی متمرکز مانند GIS، مدیریت چنین حجمی از اطلاعات پراکنده و تصمیمگیری سریع در شرایط آشوبزده تقریباً غیرممکن به نظر میرسید.

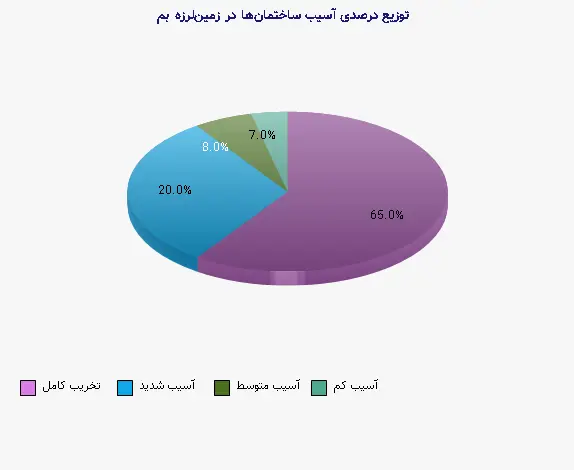

جدول 1: طبقهبندی آسیب ساختمانها در زمینلرزه بم بر اساس بررسیهای میدانی و تحلیل تصاویر ماهوارهای
| رده آسیب (براساس EMS-98) | تعریف | درصد تخمینی از کل ساختمانهای شهر | ویژگیهای اصلی سازههای این رده |
| تخریب کامل (G5) | فروپاشی کامل یا آوار سنگین. | ۶۰-۷۰٪ | ساختمانهای خشتی و گلی، ساختمانهای بنایی با ملات ضعیف |
| آسیب شدید (G4) | شکستهای ساختاری گسترده، خطر ریزش قریبالوقوع. | ۱۵-۲۵٪ | ساختمانهای بنایی قدیمی، برخی ساختمانهای بتنی با طراحی ضعیف |
| آسیب متوسط (G3) | ترکهای واضح در دیوارهای باربر، غیرقابل سکونت بدون مقاومسازی. | ۵-۱۰٪ | ساختمانهای بنایی با کیفیت بهتر، برخی سازههای فولادی |
| آسیب کم (G1-G2) | ترکهای غیرسازهای، آسیب به نما. | <۵٪ | ساختمانهای بتنی مسلح مدرن با طراحی مناسب، سازههای فولادی |

کاربردهای تحلیلی GIS در مرحله بازیابی و بازسازی
پس از عبور از مرحله اضطراری، چالش بزرگ، برنامهریزی برای بازسازی شهری بود که باید هم به نیازهای فوری اسکان بازماندگان پاسخ میداد و هم شهر را در برابر زمینلرزههای آینده مقاومتر میکرد. GIS در این مرحله به یک آزمایشگاه مجازی برای شبیهسازی سناریوهای مختلف تبدیل شد. تحلیلهای مکانی پیشرفتهای مانند تحلیل همپوشانی (Overlay Analysis) و تحلیل شبکه (Network Analysis) به کار گرفته شدند. برای مثال، با استفاده از تحلیل مکانی، مکانهای بهینه برای احداث مسکنهای موقت با در نظر گرفتن فاصله از مراکز خدماتی، دوری از گسلهای فعال و دسترسی به شریانهای اصلی تعیین شد. همچنین، نقشههای ریسک لرزهای دقیقتری با تلفیق دادههای ژئوتکنیک (نوع خاک، احتمال روانگرایی)، موقعیت گسلها و لرزهخیزی تاریخی منطقه تهیه گردید. این نقشهها مبنای تهیه طرح جامع بازسازی و آییننامههای جدید ساختوساز قرار گرفت. یک مثال ملموس، استفاده از GIS برای تعیین حریم ایمن در اطراف ارگ تاریخی بم بود تا عملیات بازسازی مسکونی، این میراث جهانی را به خطر نیندازد و امکان مرمت آن فراهم شود.
مدلسازی آسیبپذیری و شبیهسازی سناریوهای آینده
یکی از قدرتمندترین کاربردهای GIS در بم، توسعه مدلهای آسیبپذیری فضایی بود. این مدلها با استفاده از روشهایی مانند رگرسیون لجستیک یا تحلیل سلسله مراتبی (AHP)، رابطه بین میزان تخریب مشاهدهشده (متغیر وابسته) و عوامل مؤثر مستقل (نوع سازه، تراکم بافت، فاصله از گسل، کیفیت ساخت) را کمیسازی کردند. نتیجه این تحلیلها، نقشههایی بود که احتمال تخریب هر قطعه زمین یا ساختمان را در صورت وقوع زمینلرزهای مشابه پیشبینی میکرد. این مدلها نه تنها برای بازسازی بم، بلکه برای سایر شهرهای تاریخی ایران با بافت مشابه (مانند یزد، کرمان و طبس) به عنوان یک ابزار هشدار و برنامهریزی پیشگیرانه ارزش فراوانی دارد. به عنوان مثال، این مدل نشان داد که ساختمانهای واقع در مجاورت ارگ که بر روی خاکهای نرمتر ساخته شده بودند، نسبت به مناطق با بستر سنگی آسیب بیشتری دیده بودند. این بینش منجر به تاکید بر مطالعات ژئوتکنیک دقیقتر قبل از بازسازی شد.

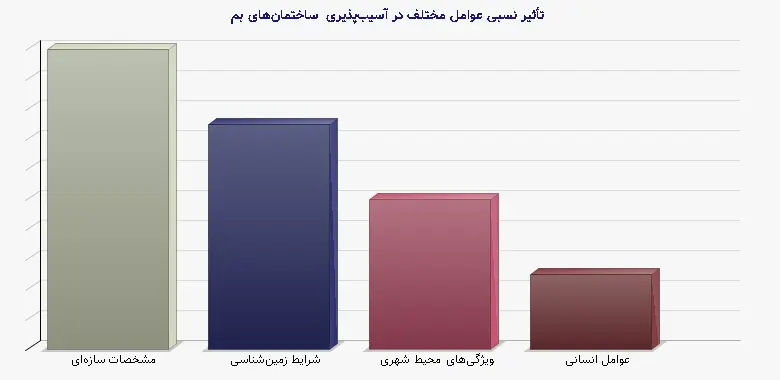

جدول 2: عوامل کلیدی مؤثر بر الگوی تخریب ساختمانها در بم و سهم تحلیلی آنها در مدل GIS
| رده عامل | شاخصهای خاص مورد تحلیل در GIS | تأثیر نسبی بر آسیبپذیری (بر اساس مطالعات پس از حادثه) |
| مشخصات سازهای | نوع مصالح (خشتی، بنایی، بتنی)، قدمت ساختمان، تعداد طبقات | ۴۰٪ - بیشترین سهم را داشت. ساختمانهای خشتی بیش از ۹۰٪ تخریب شدند. |
| شرایط زمینشناسی | فاصله از گسل اصلی، نوع خاک (رس، ماسه، سنگ)، شیب زمین | ۳۰٪ - تشدید امواج لرزهای در خاکهای نرم و نزدیکی به گسل. |
| ویژگیهای محیط شهری | تراکم بافت، عرض معبر، دسترسی به فضاهای باز | ۲۰٪ - معابر باریک مانع فرار و عملیات نجات شدند. |
| عوامل انسانی | کیفیت اجرا، رعایت مقررات (در صورت وجود)، سطح اقتصادی ساکنان | ۱۰٪ - عدم نظارت فنی و فقر منجر به ساختوسازهای غیرمقاوم شده بود. |

درسهای آموخته شده و تأثیر پایدار بر مدیریت خطر زمینلرزه در ایران
فاجعه بم و استفاده موفقیتآمیز از GIS در مدیریت آن، نقطه عطفی در نگرش به مدیریت بحران و کاهش خطرپذیری در ایران ایجاد کرد. این رویداد به وضوح نشان داد که فناوریهای مدرن اطلاعات مکانی نه تنها یک کالای لوکس، بلکه یک ضرورت برای نجات جان انسانها و اموال در کشورهای لرزهخیز است. به دنبال این تجربه، نهادهایی مانند سازمان مدیریت بحران کشور و سازمان نقشهبرداری، توسعه پایگاههای داده ملی مکانی و سامانههای پایش را شدیداً تسریع کردند. پروژههای بزرگی مانند تهیه نقشههای خطر نسبی زمینلرزه برای کل کشور و ایجاد سامانههای اطلاعات جغرافیایی شهری (Municipal GIS) با هدف ثبت اطلاعات سازهای ساختمانها، از جمله دستاوردهای غیرمستقیم این فاجعه بودند. امروزه، استانداردهای ارزیابی سریع خسارت پس از زمینلرزه (مانند روشهای مبتنی بر تصاویر ماهوارهای و پهپادی) که در بم آزموده شدند، به صورت مدون درآمده و در رویدادهای بعدی (مانند زمینلرزههای سرپل ذهاب و آذربایجان شرقی) مورد استفاده قرار گرفتهاند. این پیشرفتها نشان میدهد که چگونه یک تراژدی میتواند محرکی برای تحول علمی و سازمانی شود.
جمعبندی و نگاهی به آینده
زمینلرزه بم (2003) یک فاجعه انسانی بینظیر بود، اما پاسخ به آن نشاندهنده ظرفیت بالای فناوریهای نوین در بهبود مدیریت چنین بحرانهایی است. سامانه اطلاعات جغرافیایی (GIS) در تمامی مراحل این حادثه، از ارزیابی سریع خسارت گرفته تا برنامهریزی بازسازی، نقشی محوری و غیرقابل انکار ایفا کرد. این تجربه به جامعه جهانی مدیریت بحران اثبات کرد که ادغام دادههای مکانی، تحلیل فضایی و تصمیمگیری مبتنی بر شواهد، میتواند عملیات امداد را کارآمدتر و تلاشهای بازسازی را پایدارتر کند. درس اصلی بم برای جهان این است: سرمایهگذاری در توسعه زیرساخت دادههای مکانی (شبکهای از دادههای دقیق درباره ساختمانها، جمعیت، زیرساختها و خطرات طبیعی) قبل از وقوع فاجعه، نه یک هزینه، بلکه یک سرمایهگذاری حیاتی برای نجات جانها و حفظ سرمایههای ملی است. آینده مدیریت خطر زمینلرزه در گرو ادغام هرچه بیشتر GIS با فناوریهایی مانند اینترنت اشیا (IoT) برای پایش لحظهای سازهها، هوش مصنوعی برای پیشبینی الگوهای تخریب و واقعیت مجازی برای آموزش عمومی است. میراث بم، فراتر از خرابههای ارگ آن، چارچوبی علمی و عملی برای ساختن شهرهایی تابآورتر در برابر لرزههای آینده است.
منابع معتبر
1. UN-Habitat (2004). ‘’Bahman 5 Earthquake in Bam, Iran: A Preliminary Reconnaissance Report of 26 December 2003 Earthquake‘’. United Nations Human Settlements Programme.
2. USGS (2004). ‘’The Mw 6.6 Bam, Iran, Earthquake of December 26, 2003‘’. U.S. Geological Survey Circular 1252.
3. Eshghi, S., & Zaré, M. (2003). ‘’Bam (SE Iran) Earthquake of 26 December 2003, Mw6.5: A Preliminary Reconnaissance Report‘’. International Institute of Earthquake Engineering and Seismology (IIEES).
4. Mansouri, B., & Ghafory-Ashtiany, M. (2005). ‘’Post-Bam earthquake: recovery and reconstruction‘’. *Disaster Prevention and Management*, 14(4), 506-515.
5. Samadzadegan, F., & Rastiveisi, H. (2008). ‘’Automatic detection and classification of damaged buildings, using high resolution satellite imagery and vector data‘’. *The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences*, 37, 415-420.
6. Tomas, R., et al. (2012). ‘’Mapping damage in the 2003 Bam (Iran) earthquake using Envisat/ASAR data‘’. *Engineering Geology*, 145-146, 1-13.
